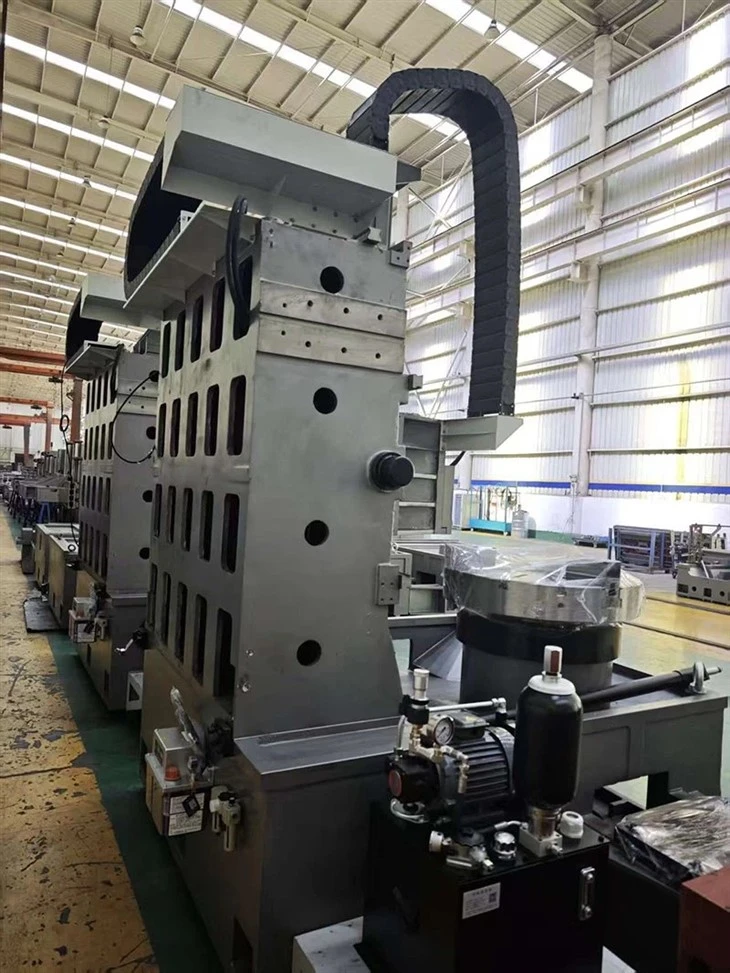

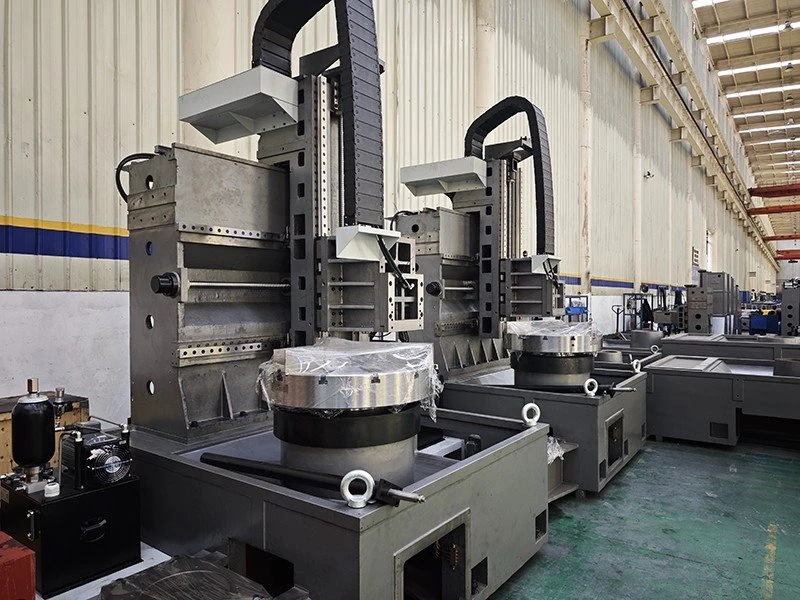

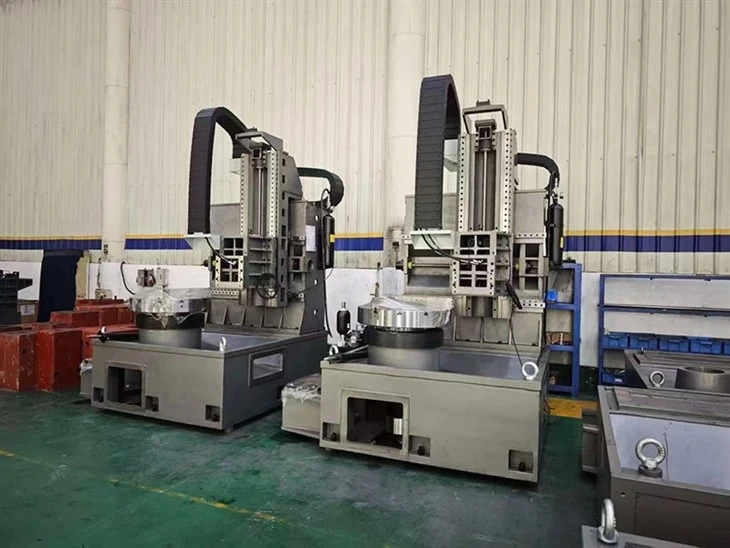

Kõrge{0}}jäikusega valandid
Kogu seeria kasutab GG30 kõrgekvaliteedilisi-vaiguliivavalusid, mis läbivad lõõmutamise ja vibratsioonivanandamise, et tõhusalt kõrvaldada sisemine pinge ning tagada mõõtmete pikaajaline stabiilsus ja täpsus.
Masinal on väga jäik konstruktsioon
Tagab stabiilse raske{0}}lõikuse ja pikaajalise-täpsuse säilitamise, mis sobib ideaalselt nii karestamise kui ka täppisviimistluse jaoks.
Tippbrändi kaubanduslikud osad
Imporditud kuulkruvid kombineerituna eelpingestatud konstruktsiooniga-, et vältida termilist pikenemist;
Imporditud lineaarsed juhikud;
Imporditud P4-klassi täppislaagrid;
Rakendus
Saadaval on mudelid erineva suuruse ja kaaluga detailide mahutamiseks, mis katavad laia valikut tootmisnõudeid.
See sobib eriti hästi-ketas--- ja võlli-tüüpi osade, sh autode rummude, ventiilide, hülsside, äärikute, rihmarataste ja muude tüüpiliste tööstuslike komponentide suure tõhususe ja kvaliteediga töötlemiseks.
| MUDEL | LC60-II | LC80-II | LC120-II |
| Mahutavus | |||
| Max Kiik Dia. | Φ750 mm | Φ1000 mm | Φ1300 mm |
| Maksimaalne pöörde dia. | Φ600 mm | Φ900 mm | Φ1200 mm |
| Max laua koormus | 800 kg | 1500 kg | 1500 kg |
| Z-käik Üles/alla | 750 mm | 900 mm | 900 mm |
| X sõit (vasak/parem) | 500 mm | 850 mm | 850 mm |
| Torni keskelt spindli keskele | 160-660 mm | -40-810 mm | 110-960 mm |
| Spindli keskosa Z-suunalise kate | 385 mm | 582 mm | 680 mm |
| Ram põhjast spindli ninani | 284-1034 mm | 270-1170 mm | 415-1315 mm |
| Söötmine | |||
| X lineaarne juhik | 45 rullikut (3 lineaarset, 6 vankrit) | 45 rullikut (3 lineaarset, 6 vankrit) | 45 rullikut (3 lineaarset, 6 vankrit) |
| Z lineaarne juhik | 45 rullikut (2 lineaarset, 6 vankrit) | 45 rullikut (2 lineaarset, 6 vankrit) | 45 rullikut (2 lineaarset, 6 vankrit) |
| X/Z kuulkruvi | 4012 | 4012 | 4012 |
| Kiire söötmine | 24 m/min | 24 m/min | 24 m/min |
| Soovitatav X/Z mootor | Suurem või võrdne 20/20 piduriga NM | Suurem või võrdne 24/24 NM koos piduriga | Suurem või võrdne 24/24 NM koos piduriga |
| Spindel | |||
| Spindli nina tüüp | A2-8 | A2-15 | A2-15 |
| Spindli kiirus | 2000 pööret minutis | 950 pööret minutis | 950 pööret minutis |
| Spindli ava läbimõõt | Φ86 mm | Φ60 mm | Φ60 mm |
| Spindli augu koonus | MT#2 | 1:20 | 1:20 |
| Spindli kiiruse suhe | 1:2 | umbes 1:2 | umbes 1:2 |
| Soovitatav spindli mootor | 18,5~22 kw | 22-30 kW | 22-30 kW |
| Torn | |||
| Torni spetsifikatsioon | BMT65-12 | BMT65-12 | BMT65-12 |
| Igav tööriista läbimõõt | Φ50 mm | Φ50 mm | Φ50 mm |
| Pööramistööriist Sektsioon | 32x32 | 32x32 | 32x32 |
| teised | |||
| Masina netokaal | 4.5t | 5.5t | 6.5t |
| Märkus | Lämmastiku tasakaalu süsteem | Lämmastiku tasakaalu süsteem | Lämmastiku tasakaalu süsteem |
